ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

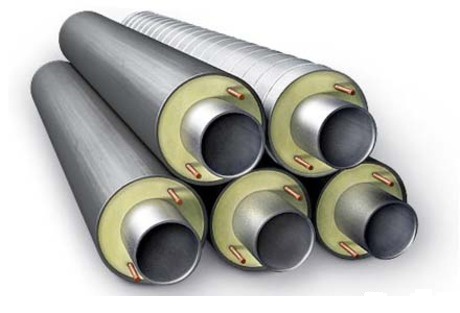

Трубы вида СТ / ПЕ и СТ / НМ и прямые отрезки изделий и арматуры видов СТ / ПЕ и СТ / НМ.
Условный проход (внутренний диаметр) ведущих труб, наружные диаметры ведущих труб, номе-ные внешние диаметры оболочек и их предельные отклонения после заполнения изоляцией, отклонения от спивви-сности ведущих труб и оболочек, длина неизолированных концов и предельные отклонения длины незаизольова- них концов труб видов СТ / ПЕ, СТ / НМ и прямых цилиндрических отрезков изделий и арматуры видов СТ / ПЕ и СТ / НМ (рисунок 1) должны соответствовать приведенным в таблице 1.
1 - ведущая труба из стали; 2 - оболочка из ПЭ или металла, устойчивого к воздействию атмосферной коррозии; 3 - центраторы; 4 - изоляция; 5 Проводник системы сигнализации повреждений ведущей трубы и (или) оболочки
Рисунок 1
|
dy
|
d3
|
eminСТ
|
Внешний диаметр труб и прямых отрезков изделий и арматуры видов СТ / ПЕ и СТ / НМ, D |
Отклонение от соосности ведущих труб и оболочек, не более |
Длина незаизольоных концов ведущей трубы* |
|
|
DПЕ, DНМ |
Предельный отклонение после затвердевания изоляции |
|||||
|
20 |
26 |
2,5 |
90 |
+2,4 |
3,0 |
220,0(150,0)
|
|
25 |
32 |
2,5 |
90 |
+2,4 |
|
|
|
32 |
38 |
2,5 |
110 |
+2,9 |
3,0 |
|
|
40 |
45 |
2,5 |
110 |
+2,9 |
3,0 |
|
|
50 |
57 |
3,5 |
125 |
+3,3 |
3,0 |
|
|
65 |
76 |
3,5 |
140 |
+3,7 |
3,0 |
|
|
80 |
89 |
3,5 |
160 |
+4,2 |
3,0 |
|
|
100 |
108 |
3,6 |
180(200) |
+4,7 (5,2) |
4,5 |
|
|
100 |
114 |
3,6 |
200 |
+5,2 |
4,5 |
|
|
125 |
133 |
3,6 |
225 |
+5,9 |
4,5 |
|
|
150 |
159 |
4,0 |
250 |
+6,5 |
4,5 |
|
|
200 |
219 |
4,0 |
315 |
+8,2 |
4,5 |
|
|
250 |
273 |
5,0 |
400 |
+10,5 |
4,5 |
|
|
300 |
325 |
5,6 |
450 |
+11,8 |
6,0 |
|
|
350 |
377 |
5,6 |
500 |
+13,0 |
6,0 |
220
|
|
400 |
426 |
6,3 |
560 |
+14,7 |
6,0 |
|
|
450 |
478 |
6,3 |
630 |
+16,5 |
6,0 |
|
|
500 |
530 |
6,3 |
710 |
+20,7 |
8,0 |
|
|
600 |
630 |
7,1 |
800 |
+23,3 |
8,0 |
|
|
700 |
720 |
8,0 |
900 |
+26,3 |
8,0 |
|
|
800 |
820 |
9,0 |
1000 |
+29,2 |
8,0 |
|
|
900 |
920 |
10,0 |
1100 |
+32,1 |
10,0 |
|
|
1000 |
1020 |
10,0 |
1200 |
+35,0 |
14,0 |
|
|
1200 |
1220 |
11,0 |
1400 |
+40,6 |
16,0 |
|
|
1400 |
1420 |
12,0 |
1600 |
+41,2 |
18,0 |
|
