Опора скользящая для труб видов СТ / ПЕ, СТ / НМ

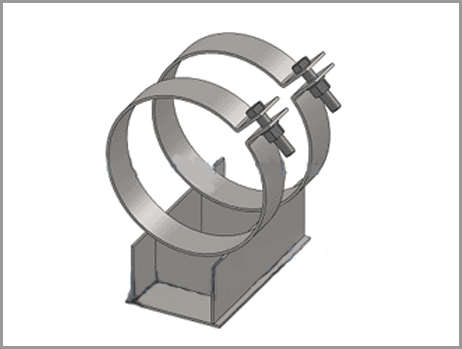

Конструкция и размеры опоры скользящей должны соответствовать рисунку А.9 и таблицы А.9 и конструкторской документации, утвержденной в установленном порядке.

Примечание: изделие "опора скользящая" не содержит изоляции и отнесен к изделиям видов СТ / ПЕ и СТ / НМ условно.

Таблица А.9

D_ПЕ (D_НМ)	d_З, мм	L, мм	L₁, мм	H, мм	b, мм	B, мм	Mакс. шаг*⁾, м
90	32	170	300	65	58	182	2,0
110	38			76	70	202	2,5
125	57			82	76	218	2,5
140	76			90	84	232	3,0
160	89			100	94	252	3,5
200	108			122	114	312	6,0
225	133			134	127	338
225	133	340	540	134	127	338
250	159	170	300	148	139	362
250	159	340	540	148	139	362
315	219	170	340	181	172	448	7,0
315	219	340	540	181	172	448	7,0
400	273	170	340	223	214	537	9,0
400	273	340	540	223	214	537	11,0
450	325			248	245	582	12,0
500	377			264	392	592	14,0
560	426			294	440	648
710	530			373	540	786
800	630	680	900	418	620	872	15,0
900	720		900	468	692	964	15,0
1000	820		1000	518	760	1060	16,0
1200	1020	900	1500	622	910	1252	20,0
1400	1220	1200	2000	722	1035	1470	20,0

Пример условного обозначения опоры скользящей для труб вида СТ / ПЕ с защитной оболочкой из полиэтилена номинальным наружным диаметром 800 мм:

Опора скользящая СТ / ПЕ 800 ДСТУ Б В.2.5-31: 2007.
