Таблица А. 10

Пример условного обозначения компенсатора сильфонные вида СТ / ПЕ с ведущей стальной трубой внешним диаметром 630 мм и защитной оболочкой номинальным наружным диаметром 800 мм:

Компенсатор сильфонные СТ / ПЕ 630 × 800 ДСТУ Б В.2.5-31: 2007.

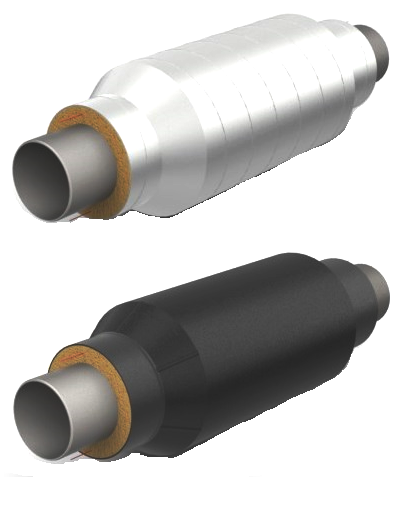

Конечные элементы трубопровода видов СТ / ПЕ и СТ / НМ с выводом проводов

Конструкция и размеры конечного элемента трубопровода с выводом проводов системы сигнализации повреждений ведущей трубы и (или) оболочки должны соответствовать рисунку А. 11.1 или рисунке А.11.2 и нормативной и конструкторской документации, утвержденной в установленном порядке.

Примечание. Для конечных элементов труб ПТПУ с dy не более 400 мм выполняется два вывода проводов, для dy более 450 мм - четыре выводы проводов.

1 - ведущая труба из стали; 2 - оболочка из полиэтилена или металла, устойчивого к атмосферной коррозии; 3 - выводы проводов; 4 - изоляция из пенополиуретана; 5 - центраторы; 6 - проводники системы сигнализации повреждений ведущей трубы и (или) оболочки; 7 - заглушка изоляции из полимерного материала; 8 - термоусадочная пленка

Рисунок А.11.2
